Red-Black tree

properties

補充說明：

葉子（leaf）實際上就是 NIL，不會存放真實 key，書裡的做法是用一個哨兵 (sentinel) 物件 T.nil 代表所有的 NIL，它的 color 固定是 BLACK，key 不存放有效資料；但不能說其他屬性都不會被用到。CLRS 刪除與 transplant 會設定 T.nil.p，讓修復程序能取得目前 NIL 所在位置的父節點。共享哨兵的 p 並不永久代表所有 NIL 的父節點。
好處是省空間與簡化程式碼：
- 如果每個 NIL 都是獨立物件，就會有很多額外的節點。
- 用一個全域哨兵替代，讓所有 NIL 指標都指向同一個物件即可。
- 這樣程式中判斷條件就簡單，只要檢查是否等於 T.nil。

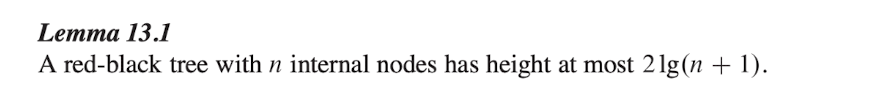

證明：含有 \(n\) 個內部節點的紅黑樹，其高度 \(h\) 滿足 \(h \le 2\lg(n+1)\)。

定義
1. 黑高（black-height）：\(\operatorname{bh}(x)\) 為從節點 \(x\) 到任一葉子 \(\text{NIL}\) 的任一路徑上黑色節點的個數（不計入 \(x\) 本身，但計入路徑終點 NIL）。因此 \(\operatorname{bh}(\text{NIL})=0\)。
2. 紅黑性質（節錄）：
  - (P3) 每個葉子（\(\text{NIL}\)）皆為黑色。
  - (P4) 若節點為紅，則其兩個子節點皆為黑。

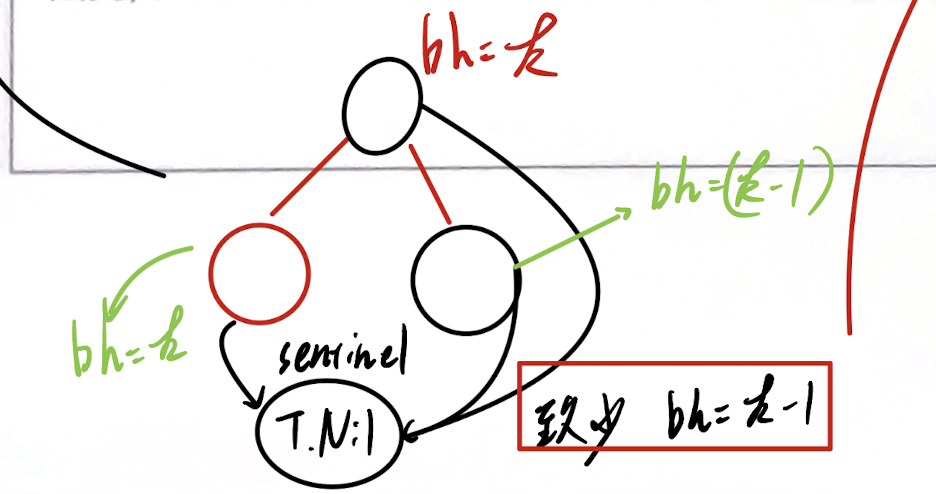

輔助命題（Sublemma）

對任一節點 \(x\)，以 \(x\) 為根的子樹至少包含 \(2^{\operatorname{bh}(x)}-1\) 個內部節點。
- 證明（歸納法）
  - Base：若 \(x\) 高度為 0，則 \(x=\text{NIL}\)，\(\operatorname{bh}(x)=0\)。此時內部節點數為 \(0=2^0-1\)。
  - IH：對所有高度 \(< h\) 的節點命題成立。
  - Step：取高度為 \(h\) 的內部節點 \(k\)，令 \(b=\operatorname{bh}(k)\)。

    由黑高定義與性質 (P5)，任一子節點 \(c\) 皆滿足

    \(\operatorname{bh}(c) \ge bh(k)-1\quad (\text{黑子時等於 } bh(k)-1,\ \text{紅子時等於 } bh(k)).\)

    由 IH：每個子樹至少有 \(2^{bh(k)-1}-1\) 個內部節點。故左子數+右子數+root得以下公式

\#\text{internal}(k) \ge 1 + (2^{b-1}-1) + (2^{b-1}-1) = 2^b - 1.

		得證。

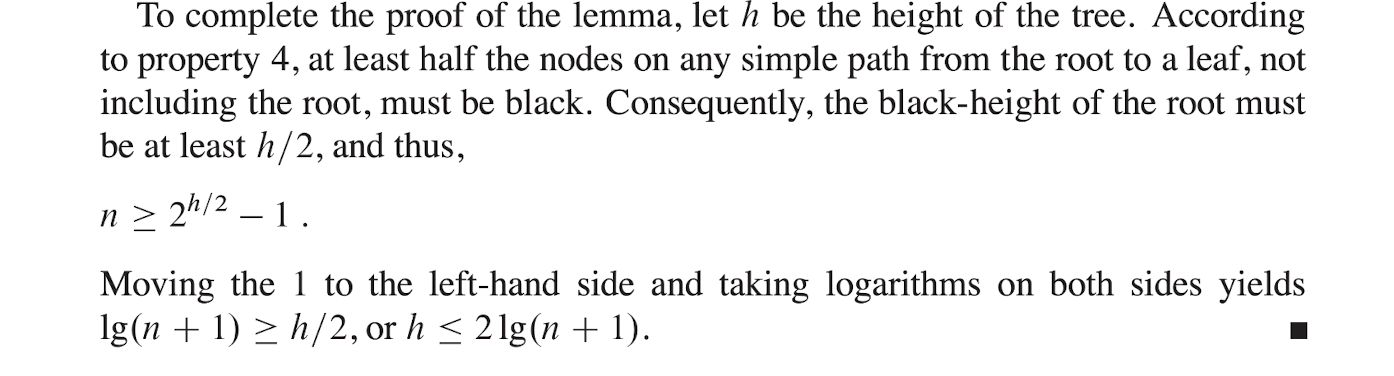

高度上界推論

令 \(h\) 為整棵樹的高度（root 到 \(\text{NIL}\) 的邊數）。由 (P4) 可知紅節點不會相鄰，且路徑終點 NIL 為黑色。排除 root 後，路徑上有 \(h\) 個節點；每個紅節點後面都接著一個黑節點，因此至少一半的節點是黑色。故根的黑高滿足 \(\operatorname{bh}(\text{root}) \ge \frac{h}{2}.\)

內部節點數=\(n\)：

\(n \ge 2^{\operatorname{bh}(\text{root})}-1 \ge 2^{h/2}-1.\)

移項並取對數：

\(\lg(n+1) \ge \frac{h}{2} \quad \Rightarrow \quad h \le 2\,\lg(n+1).\)
關於 “not including the root” 的說明
- 「不計入起點」就是 CLRS 黑高定義的一部分，不是證明時臨時改變計數方式。
- 例如只有一個黑色 root 的樹：root 到 NIL 的高度為 1，黑高也為 1；NIL 本身的黑高為 0。

搜尋 X 的適當插入位置。
在搜尋過程中，若發現經過的節點 (例如 Y) 兩個子節點皆為紅色，則執行 Color Change將 Y 標紅色，將 Y 的兩個子節點標黑色
```
 <img src="/vault-assets/3a8f178bdee92461dd7c.png" alt="04-步驟" width="698" height="290" decoding="async">
```

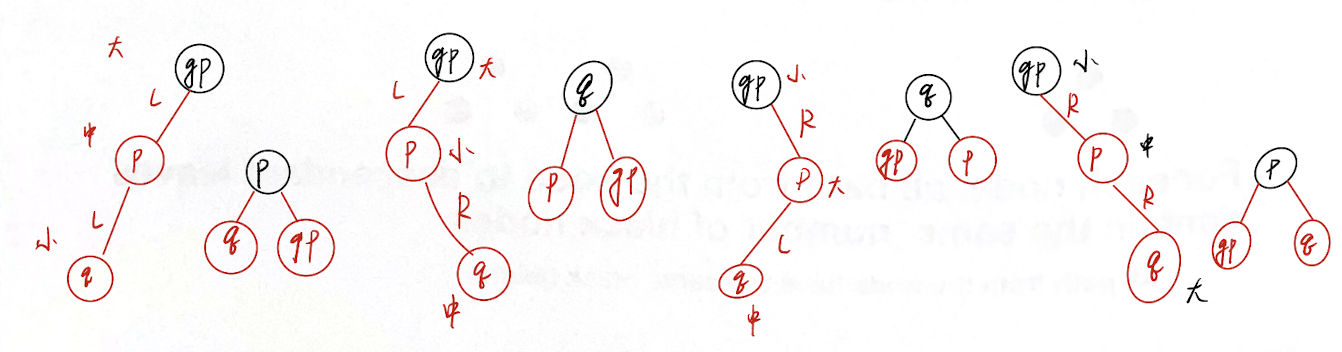

接著檢查是否出現「連續的紅節點」（即 Y 以及 Y 的父節點是否同為紅色）。若有，則進行 Rotation 調整。
找到正確位置後，放置新節點 X，並將 X 標示為紅色。
檢查是否有連續的紅色節點（即 X 與 X 的父節點同為紅色）。若有，則進行 Rotation 調整。
最後，檢查 Root 是否為黑色；若是紅色，則將其改為黑色。

Top-down 在向下搜尋途中分裂 4-node（變色），遇到紅紅衝突便立即修復；不同深度可能各自需要修復，不能直接套用 CLRS 的「整次插入至多兩次基本旋轉」。保守上界為 \(O(\log n)\) 次局部修復，總時間仍為 \(O(\log n)\)。
CLRS 採 Bottom-up：先插入紅色節點，再向上修復。一次插入至多兩次基本旋轉；雙旋轉由兩次基本旋轉組成，變色則可能沿祖先傳播 \(O(\log n)\) 層。

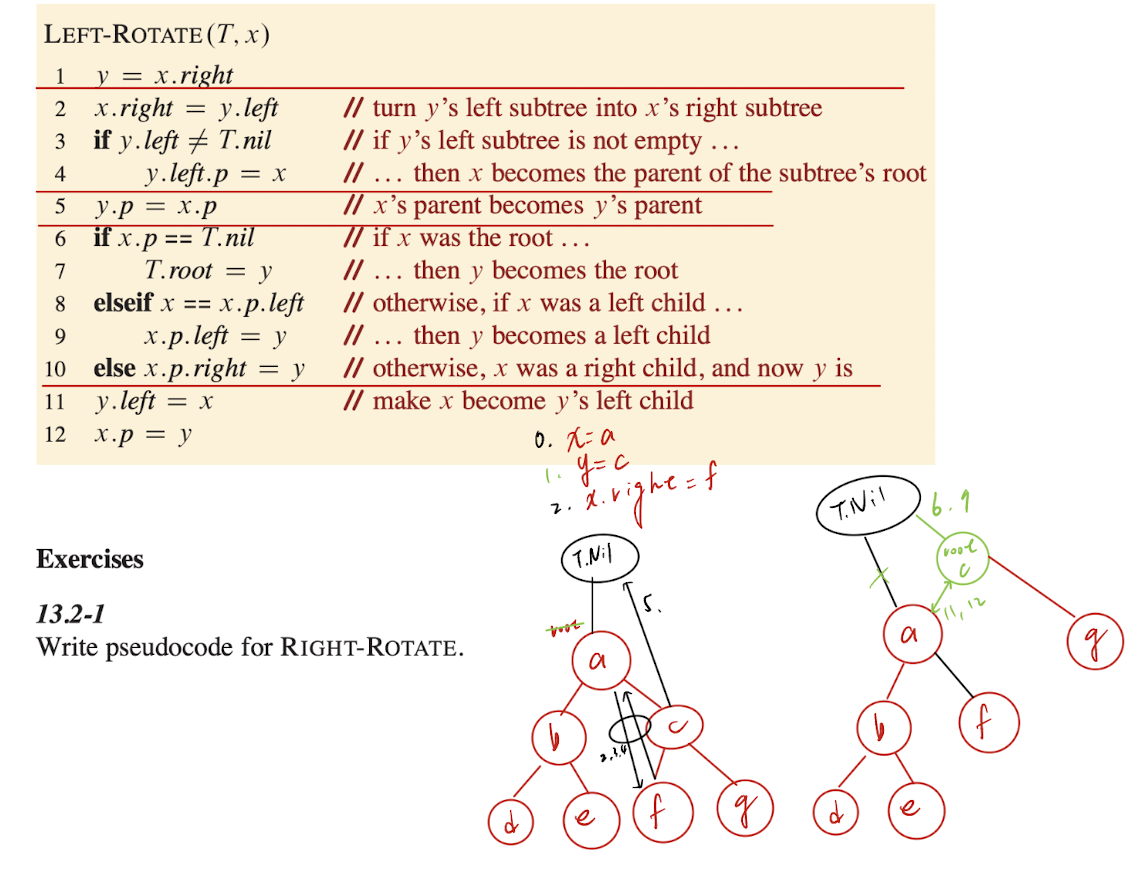

每次基本旋轉花費 \(O(1)\)；搜尋、插入與刪除的最壞時間皆為 \(O(\log n)\)。
CLRS 刪除至多三次基本旋轉，此界限需與使用的演算法版本一起說明。
AVL 插入至多在一個失衡位置做單旋轉或雙旋轉；AVL 刪除可能在 \(O(\log n)\) 個祖先位置旋轉。

與 AVL Tree 的差異：
1. 調整後，中間鍵值往上拉並標示為黑色。
2. 左右兩側的子節點標示為紅色。
3. 加上 color 調整的規則，而不是單純依靠高度差。

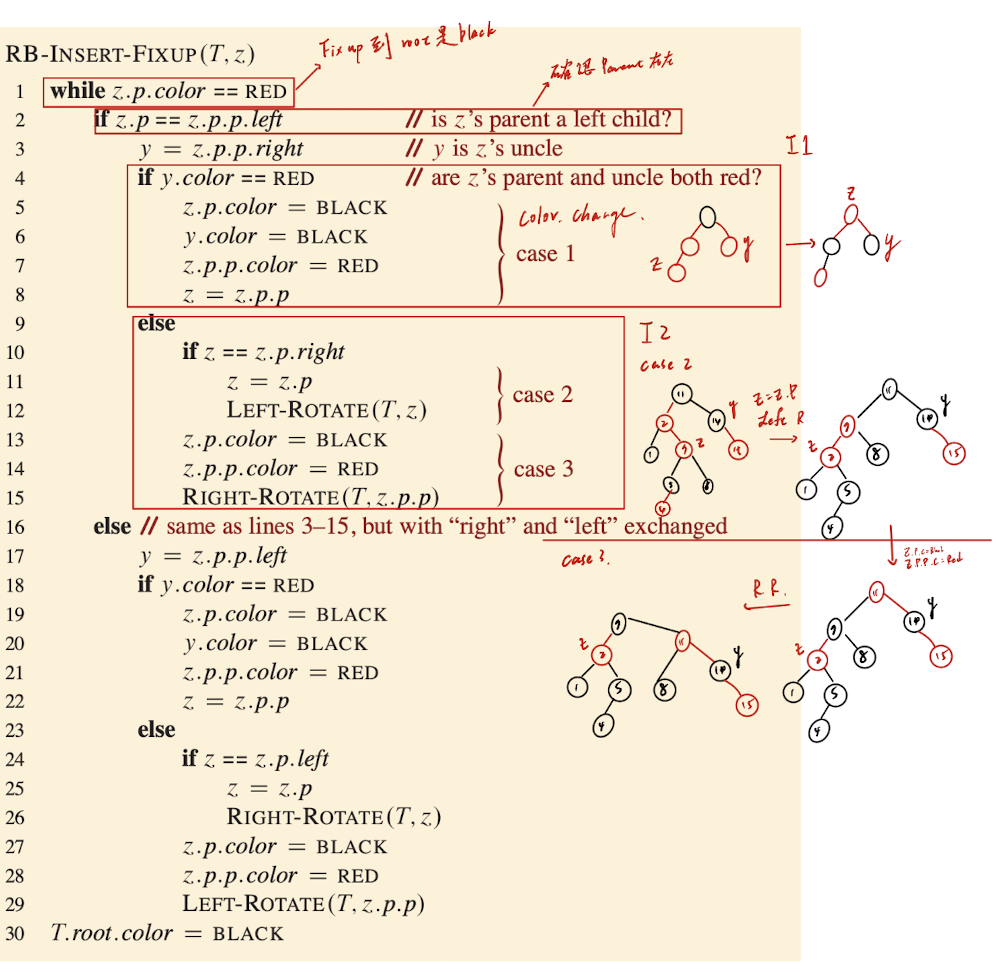

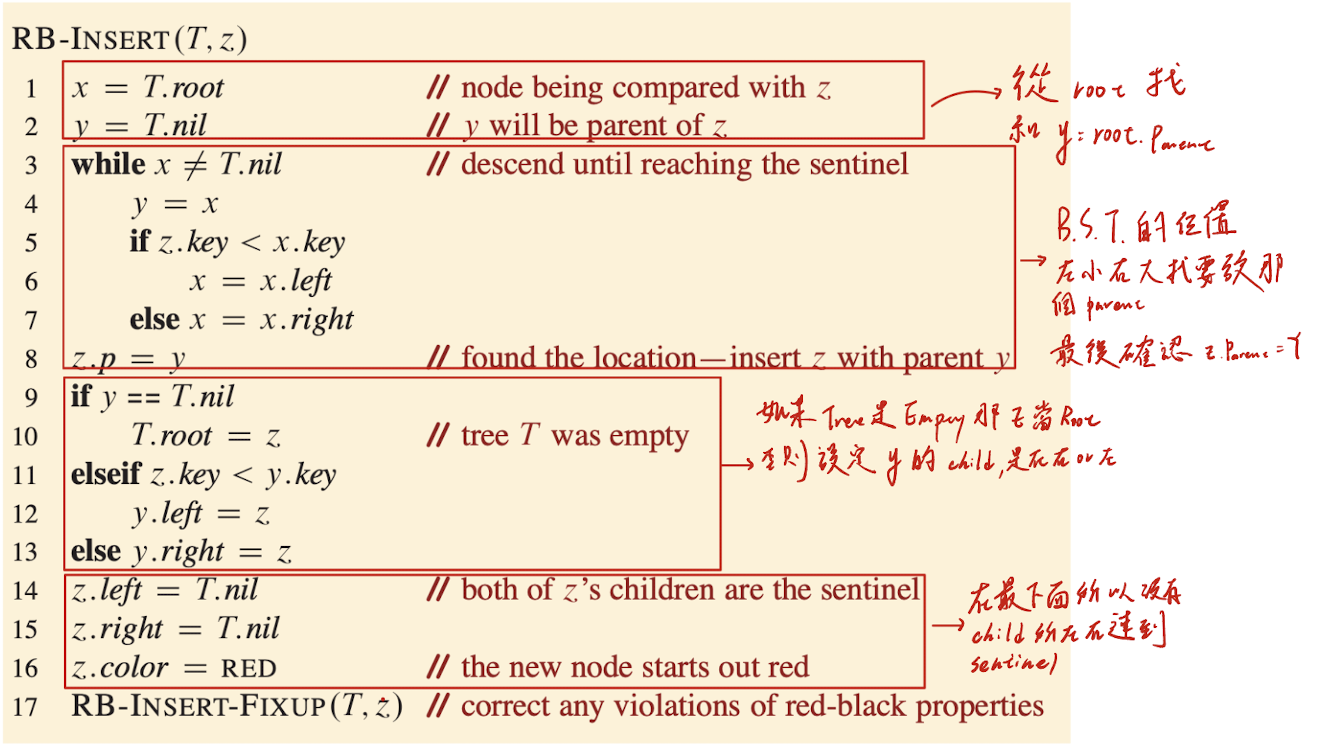

以下 CLRS 演算法先完成 BST 插入，再向上修復；它與前面的 Top-down 搜尋途中修復流程不同。

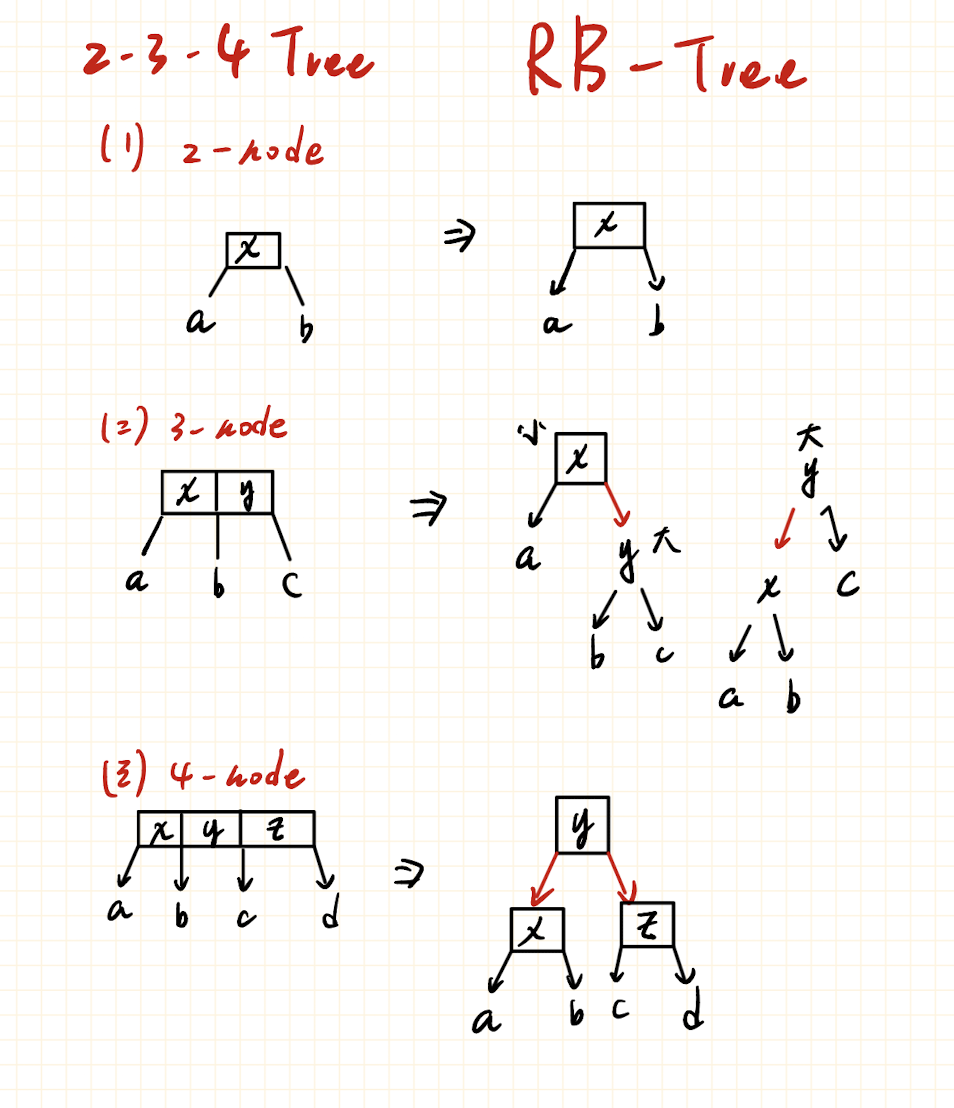

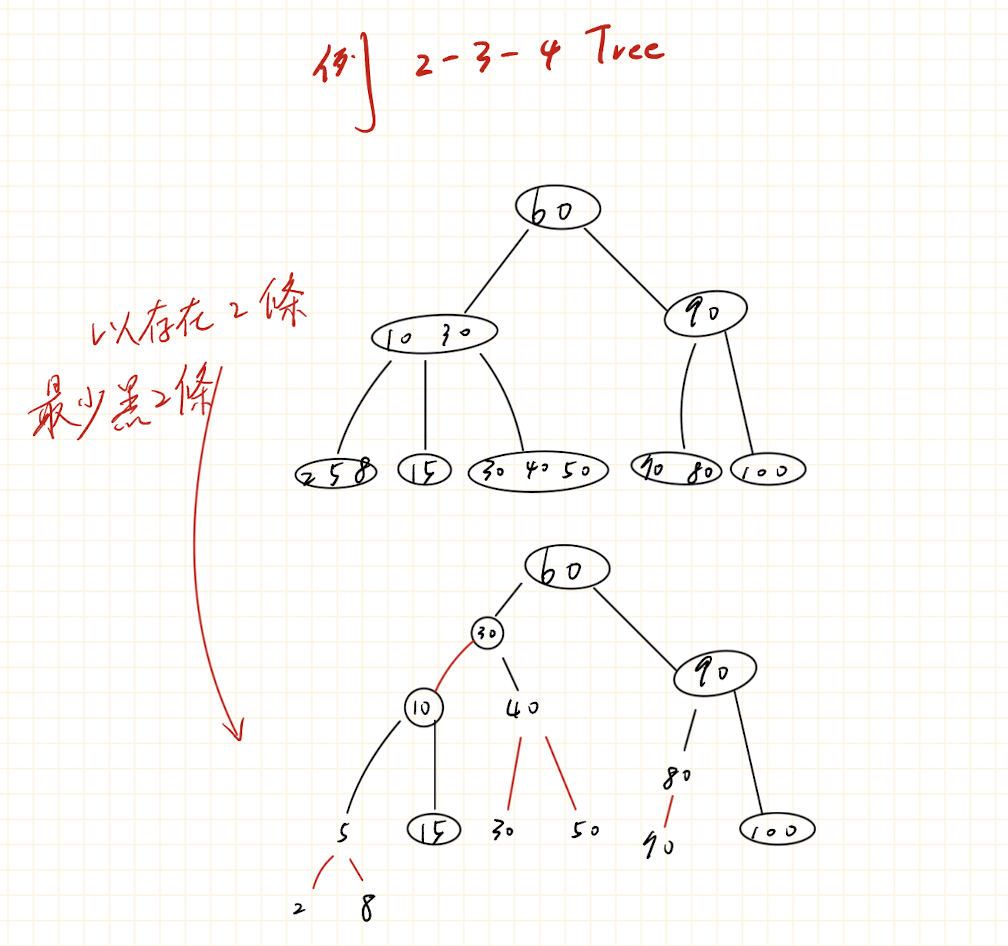

是 2-3-4 Tree 對等的 BST
對應 link 的顏色：非黑即紅
同一個 2-3-4 節點內的多個 key，以紅色 link 連接其對應的 BST 節點；不同 2-3-4 節點之間的父子連結對應黑色 link。收縮紅色 link，即可還原 2-3-4 節點
任意 path 不可出現連續的紅色 links
Root 到不同 Leaf 的 path 上都要有相同數量的黑色 links

此處 \(n\) 表示 key 的總數，\(h\) 表示根到外部 NIL 的邊數（也等於含 key 的層數）。若高度改以根到最深含 key 節點的邊數表示，下列界限需減 1。

h = \log_{2}(n+1)

h = \log_{4}(n+1) = \tfrac{1}{2}\log_{2}(n+1)

\tfrac{1}{2}\log_{2}(n+1) \;\leq\; h \;\leq\; \log_{2}(n+1)

原始手寫圖片保留；若圖片採用不同定義或演算法版本，應按上述文字區分。
