多路搜尋樹與 B-Tree

M-Way Search

定義

M-way Search Tree（M ≫ 2）重點

主要用於 external search：資料量大，節點通常存於外部儲存（如磁碟），存取以 I/O 次數為主。
一個節點的 degree 介於 \(0\) 與 \(m\)。
若節點的 degree 為 \(m\)，則該節點內的 keys 數為 \((m-1)\)。
同一節點內的 keys 以遞增排序。
search/insert/delete x 的時間為 \(O(h)\)，其中 \(h\) 是樹高；若結構 skewed，實際效能最壞也取決於 \(h\)。

定理（高度為 \(h\) 的 \(m\)-way search tree）

節點數上界： \(\sum_{i=1}^{h} (m^{i-1}) \,=\, \frac{m^{h}-1}{m-1}\)
Key 上界： \(m^{h}-1\)

直觀：每層最多有 \(m^{i-1}\) 個節點；每節點最多含 \((m-1)\) 個鍵，故總鍵數最多為 \((m-1)\cdot\frac{m^{h}-1}{m-1}=m^{h}-1\)。

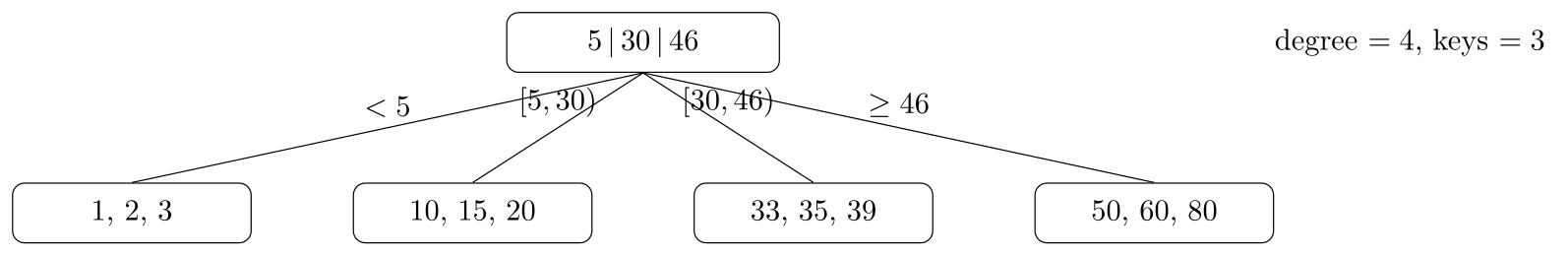

下例：degree = 4，keys = 3；根鍵為 5 | 30 | 46，四個子節點分別承接區間 <5、[5,30)、[30,46)、≥46。

設定

root level = 1。
每個節點最多 \(m\) 個 children、至多 \((m-1)\) 個 keys。
高度 \(h\)（共有 \(h\) 層）。

(A) 最多節點數
第 \(i\) 層（從 1 起算）最多節點數：\(m^{i-1}\).
總節點：

\[\sum_{i=1}^{h} m^{i-1} = 1 + m + m^2 + \cdots + m^{h-1} = \frac{m^{h}-1}{m-1}.\]

(B) 最多鍵數
每節點最多 \((m-1)\) keys，故：

\[\bigg(\frac{m^{h}-1}{m-1}\bigg)\cdot(m-1) = m^{h}-1.\]

板書對照：右側的兩個 boxed 結果分別是 \(\dfrac{m^{h}-1}{m-1}\)（節點）、\(m^{h}-1\)（keys）。

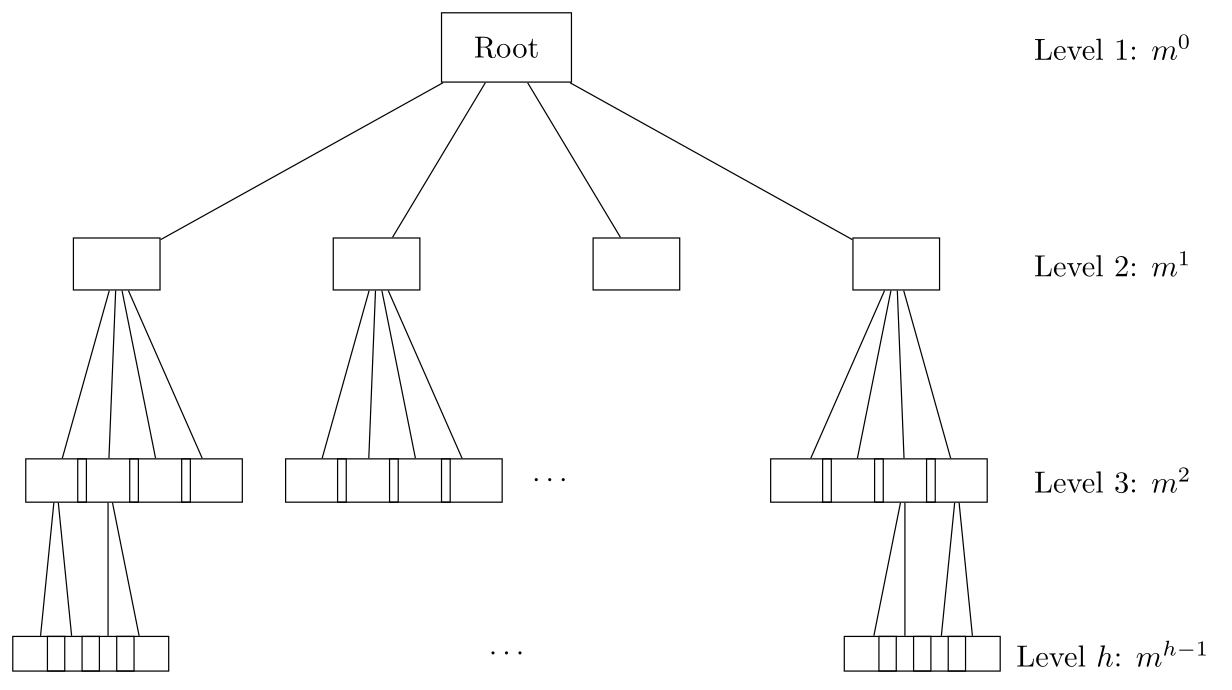

左側樹形圖：每層的最大節點計數為 \(m^0, m^1, m^2, \dots, m^{h-1}\)。

B Tree of Order M

定義 (Definition)

B-Tree of order m 是一種 balanced m-way search tree，主要應用於外部搜尋 (external search) 與外部排序 (external sort)。若非空，需滿足以下條件：

根節點 (root) 的 degree： \(2 \leq \deg(\text{root}) \leq m\)
除根以外的內部節點 (internal nodes) 的 degree： \(\left\lceil \tfrac{m}{2} \right\rceil \leq \deg(\text{node}) \leq m\)
所有葉節點 (leaf nodes) 必須位於同一層，確保樹保持平衡。

定理 (Theorem)

對於高度為 \(h\) 的 m-way search tree (root level = 1)：

Maximum number of nodes \(N_{max}⁡=\sum_{i=1}^h m^{i-1} = \frac{m^h - 1}{m - 1}\)
Maximum number of keys \(K_{max} = m^h - 1\)
Minimum number of nodes \(N_{\min} = 1 + 2 \cdot \frac{\left(\left\lceil \tfrac{m}{2} \right\rceil^{h-1} - 1 \right)}{\left\lceil \tfrac{m}{2} \right\rceil - 1}\)
Minimum number of keys \(K_{\min} = 2 \cdot \left\lceil \tfrac{m}{2} \right\rceil^{h-1} - 1\)
- 最少 keys： \(K_{\min}=2\,t^{\,h-1}-1=2\cdot\left\lceil\frac{m}{2}\right\rceil^{h-1}-1\)
  - 例如 \(m=3\)： \(K_{\min}=2\cdot\left\lceil\tfrac{3}{2}\right\rceil^{h-1}-1=2\cdot 2^{h-1}-1=2^{h}-1\)

證明

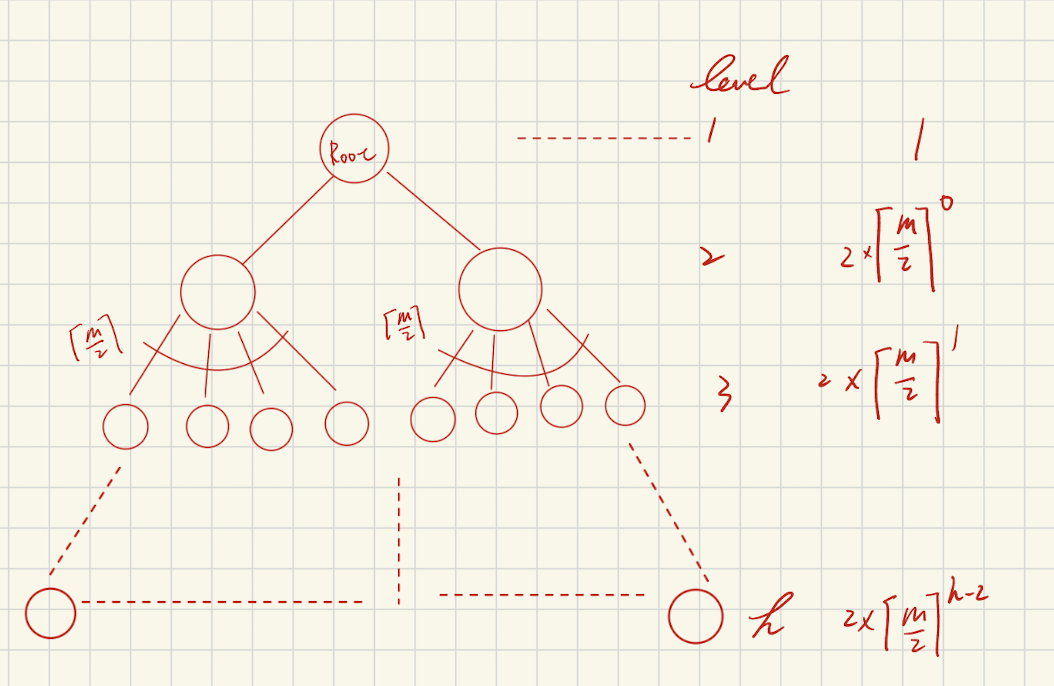

最少 nodes（包含葉）

層別節點數（root 取 degree = 2，其餘皆取 \(\lceil m/2\rceil\)）：

\#\text{level}_1=1,\quad \#\text{level}_2=2,\quad \#\text{level}_k=2\Big\lceil \frac{m}{2}\Big\rceil^{\,k-2}\;(k\ge2).

因此

\begin{aligned} N_{\min}(h) &=1+\sum_{k=2}^{h}2\Big\lceil \frac{m}{2}\Big\rceil^{k-2} =1+2\sum_{i=0}^{h-2}\Big\lceil \frac{m}{2}\Big\rceil^{i} =1+2\,\frac{\Big\lceil \tfrac{m}{2}\Big\rceil^{h-1}-1}{\Big\lceil \tfrac{m}{2}\Big\rceil-1}\,. \end{aligned}

最少 keys

非根每個節點的最少 keys，簡單來說就是你會需要 3 個 \(key\) 切開 4 個子樹：\(\left\lceil \frac{m}{2} \right\rceil-1\)
最少「非根」節點數：\(\Big[\,2\cdot\frac{\left\lceil \tfrac{m}{2} \right\rceil^{\,h-1}-1}{\left\lceil \tfrac{m}{2} \right\rceil-1}\,\Big]\)（由最少 nodes：\(1+2\cdot\dfrac{\left\lceil \tfrac{m}{2} \right\rceil^{h-1}-1}{\left\lceil \tfrac{m}{2} \right\rceil-1}\) 減去 root 得到）

因此最少 keys：

\begin{aligned} K_{\min}(h) &=\underbrace{1}_{\text{root}}+\Big[\,2\cdot\frac{\left\lceil \tfrac{m}{2} \right\rceil^{\,h-1}-1}{\left\lceil \tfrac{m}{2} \right\rceil-1}\,\Big]\cdot\Big(\left\lceil \tfrac{m}{2} \right\rceil-1\Big)\\[4pt] &=1+2\Big(\left\lceil \tfrac{m}{2} \right\rceil^{\,h-1}-1\Big)\\[2pt] &=2\,\left\lceil \tfrac{m}{2} \right\rceil^{\,h-1}-1\,. \end{aligned}

備註

名稱「2-3 Tree」、「2-3-4 Tree」等，來自允許的 degree 範圍：
- Order 3 → degree = 2, 3 → 2-3 Tree
- Order 4 → degree = 2, 3, 4 → 2-3-4 Tree
- Order 5 → degree = 3, 4, 5 (root 可為 2)，不是 2-3-4-5 Tree

判斷有沒有此種樹

order mm	根的 degree	非根節點 degree	允許的節點型別（degree）	常見名稱	是否存在
3	2–3	2–3	2, 3	2-3 Tree	✓
4	2–4	2–4	2, 3, 4	2-3-4 Tree	✓
5	2–5	3–5	3, 4, 5（根可 2）	order-5 B-Tree 或 3-4-5 Tree	✗ 對「2-3-4-5」

說明：m=5m=5 時，非根下限為 \(\lceil 5/2\rceil=3\)。一般節點不能有 degree=2，因此**沒有「2-3-4-5 Tree」**這個名稱。

例：2-3 Tree 給定 key 數 n 求高度界

最小高度（最滿）： \(3^{h}-1\ge n\;\Rightarrow\; h=\left\lceil\log_{3}(n+1)\right\rceil\)
最大高度（最稀）： \(2^{h}-1\ge n\;\Rightarrow\; h=\left\lceil\log_{2}(n+1)\right\rceil\)

插入 X 到 B 樹 (Order M)

Step 1. Search for X 由於 \(X\) 不在樹中，會找到一個 external node (null)。將 \(X\) 放入該 external node 的 parent。（找到 \(X\) 的位置，在 node 放入 \(X\)）
Step 2. Check the node
- 是否 overflow？key 數 \(= m > m-1\)？
- 如果 沒有 overflow → 結束。
- 如果 overflow → 做 split action，並且往上檢查 parent。

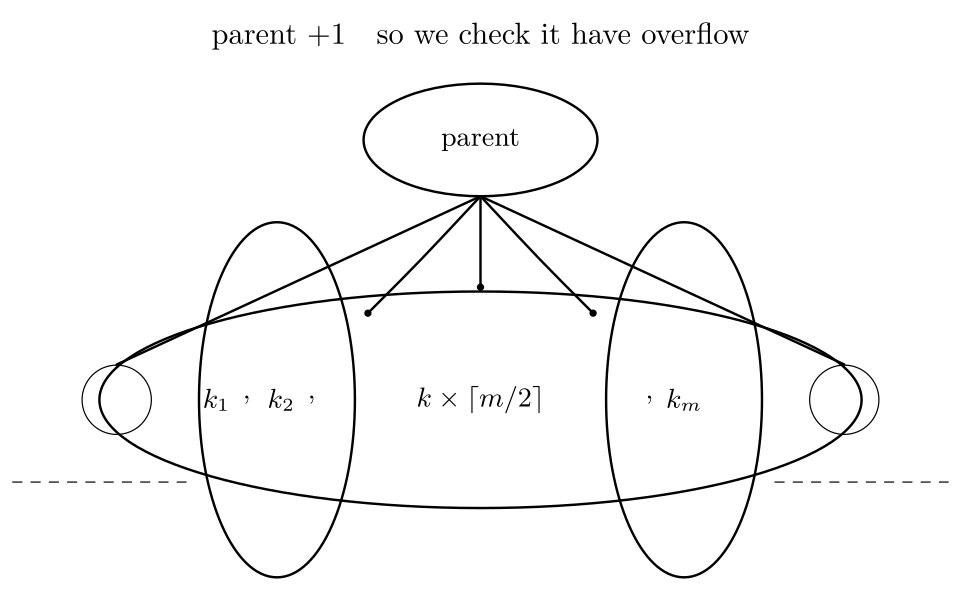

Split action
1. 選出 \(\lceil m/2 \rceil\) 的 key \(k\)
2. 把 \(k\) 移到 parent
3. 其餘 key 分左右 child

Example

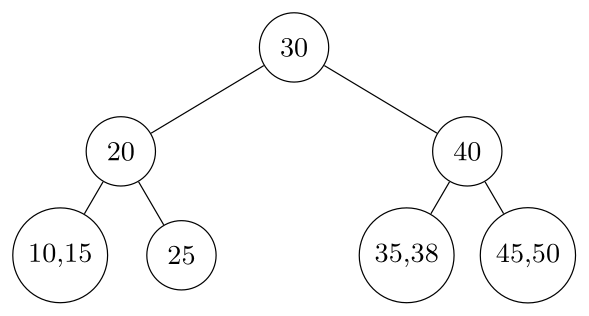

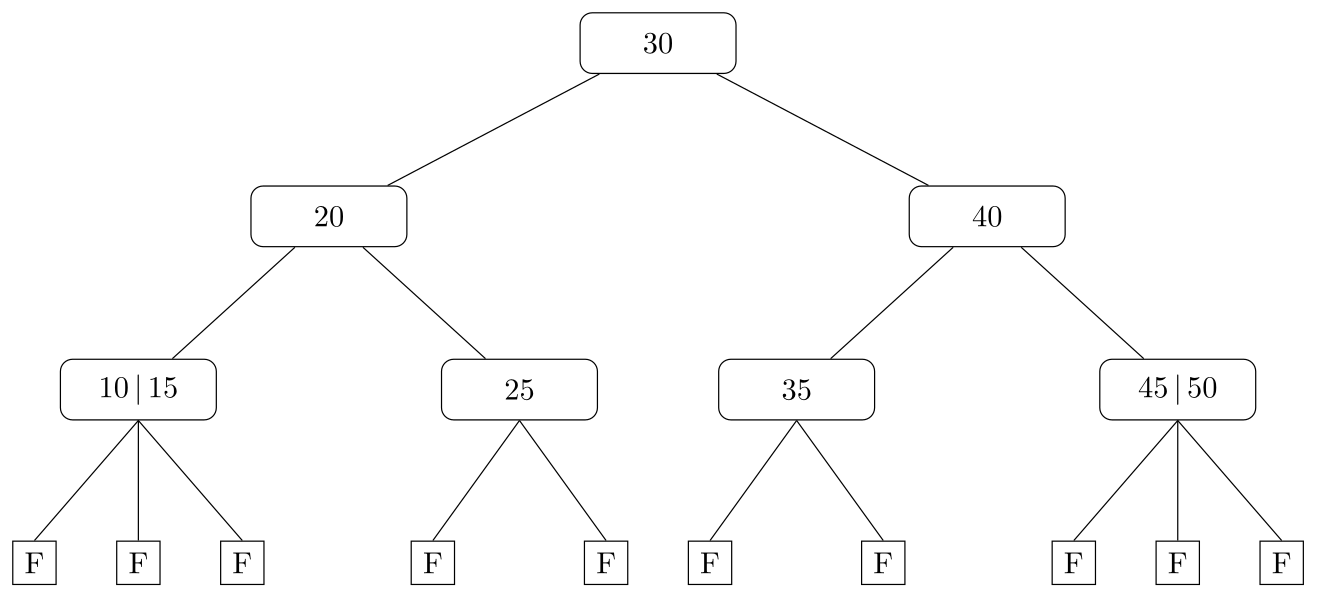

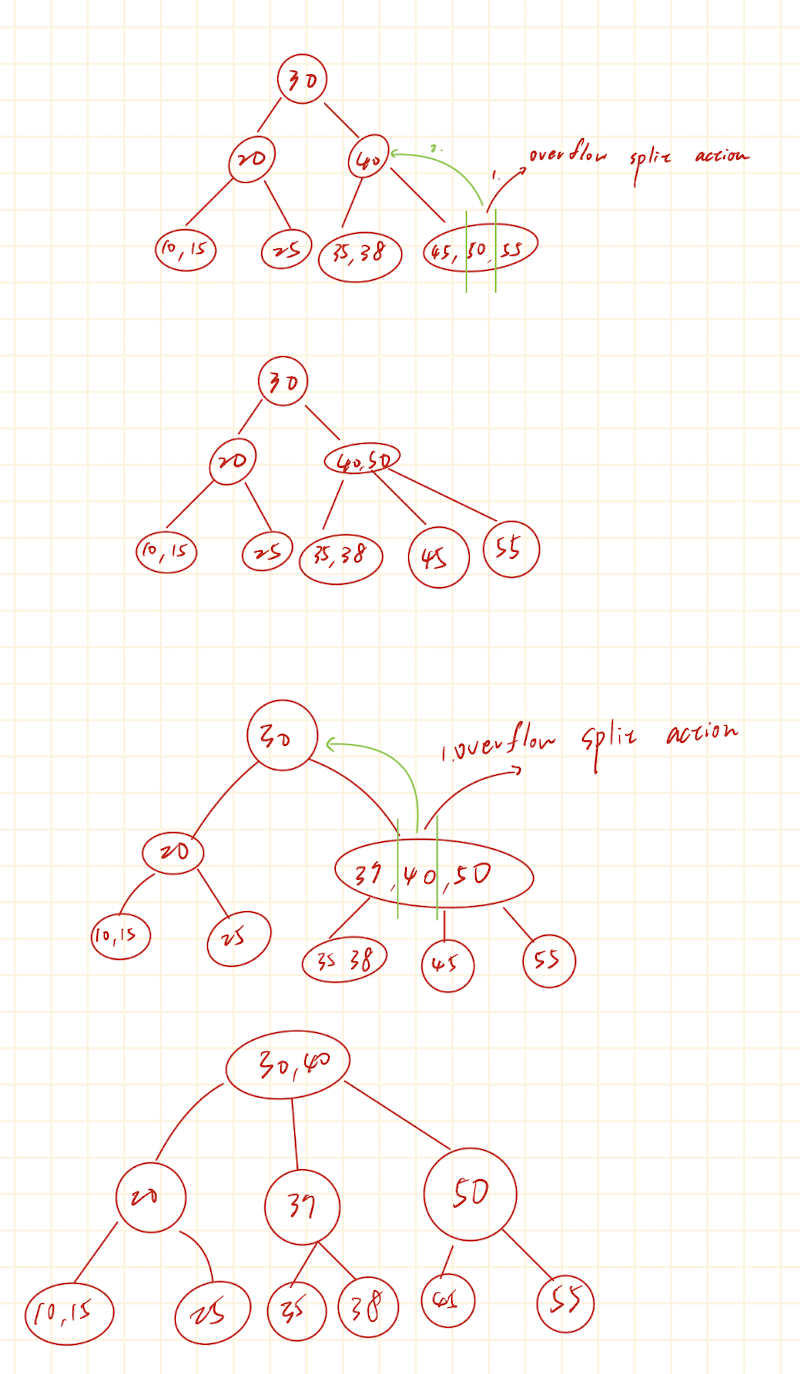

B tree of order 3 (or 2-3 tree), what’s the result after insert 55, 37

插入 55，但是因為 overflow 最多只能 \(\left\lceil \tfrac{m}{2} \right\rceil \leq \deg(\text{node}) \leq m=2\), 所以需要 split action

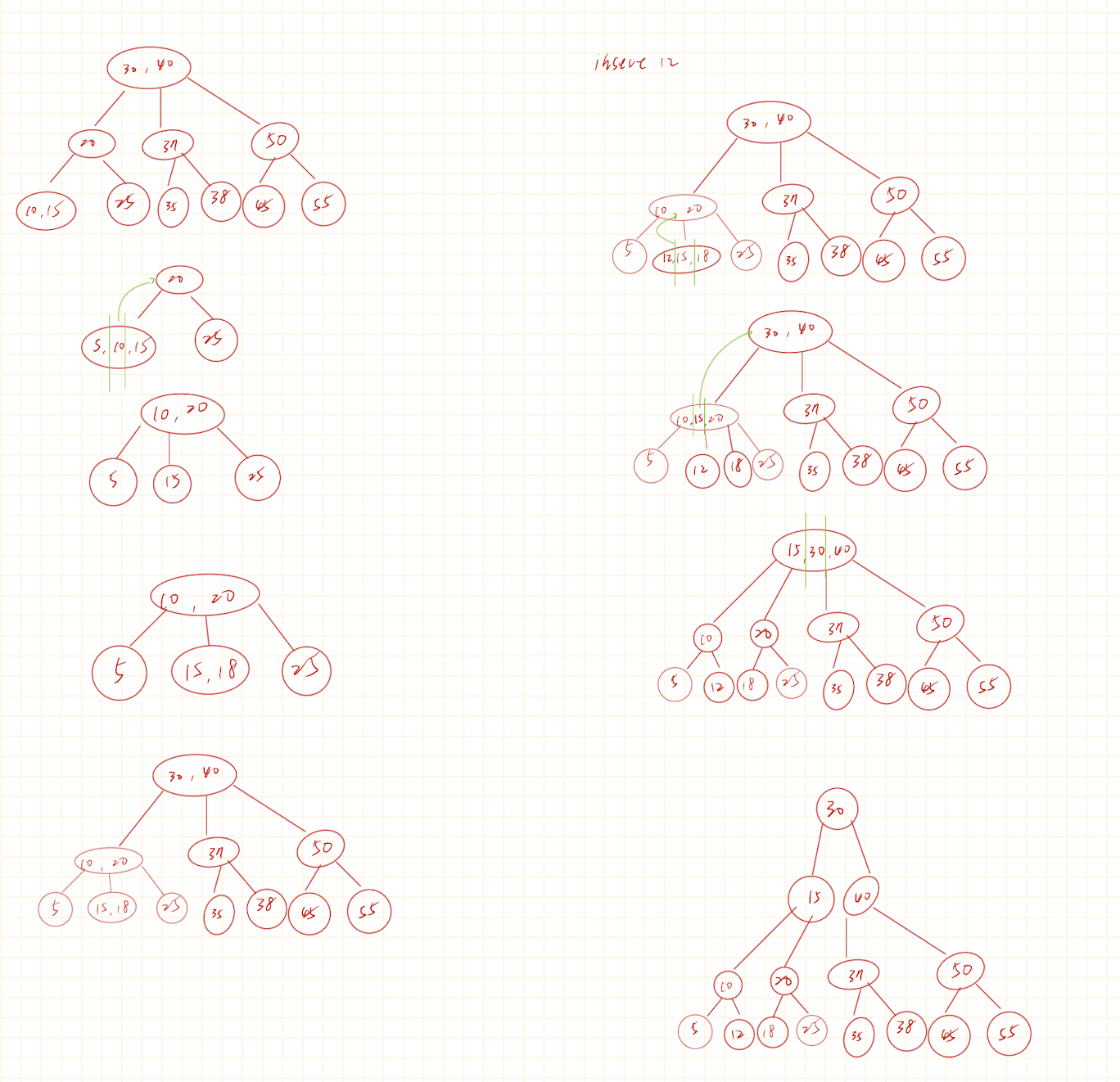

Insert 5,18 and 12 in the 2-3 tree

Delete X in B-Tree of order m

目標：刪除鍵值 xx。先搜尋到包含 xx 的節點 NN。

Case I｜\(N\) 是 leaf
1. 刪除：在 \(N\) 直接移除 \(x\)。t6
2. 檢查是否 underflow（鍵數是否太少）。
  - Not underflow：若 \(|N| \ge \lceil m/2\rceil - 1\) → 完成。
  - Underflow：若 \(|N| < \lceil m/2\rceil - 1\) → 進行修復：
    1. Rotation（借鍵）：
      - 嘗試向兄弟節點（相鄰的左或右）借一鍵；
      - 透過父節點分隔鍵旋轉；
      - 若成功 → 完成。
    2. Combine / Merge（合併）：
      - 若無法旋轉，與相鄰兄弟合併，並把父節點中的分隔鍵下移到合併後的新節點；
      - 令 \(N \leftarrow\) 該父節點（父節點少了一鍵），回到本 Case 的步驟 2 續檢查（可能向上連鎖）。
Case II｜\(N\) 是 non-leaf
1. 選替代鍵 \(y\)：
  - 取前驅（左子樹中的最大鍵），或
  - 取後繼（右子樹中的最小鍵）。
2. 交換並遞迴刪除：
  - 用 \(y\) 取代 \(x\)（位置在 \(N\)）。
  - 到 \(y\) 所在的 leaf 刪除 \(y\)。該 leaf 的鍵數減一，
  - 因此回到 Case I 的 underflow 檢查與修復流程。

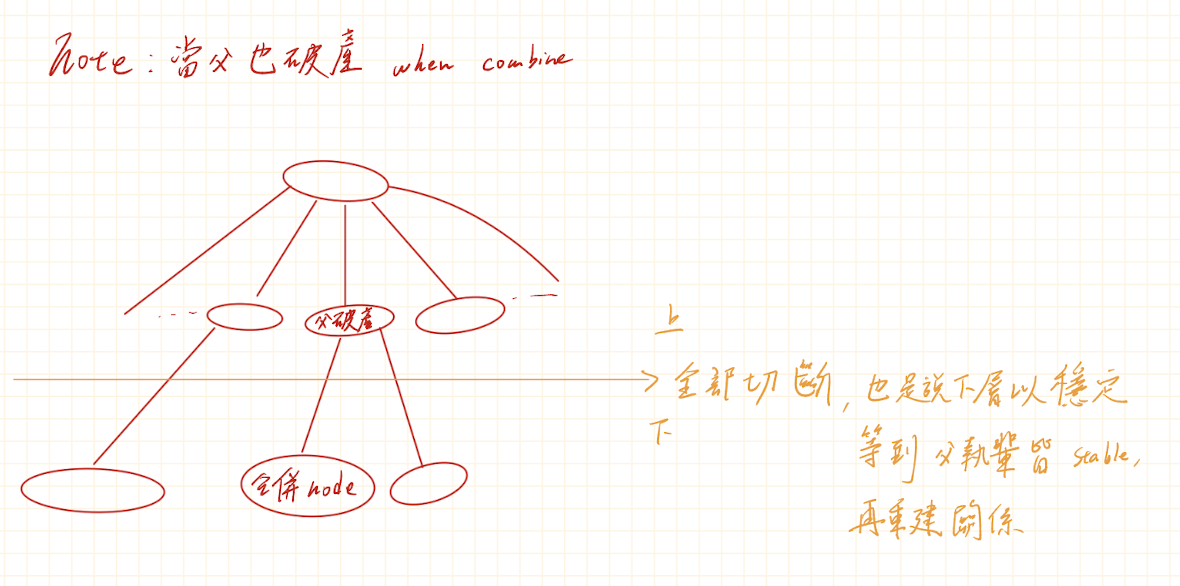

註記

\(\lceil m/2\rceil - 1\) 為非根節點允許的最少鍵數。
Rotation 與 Merge 的選擇依鄰接兄弟是否有多於最小鍵數而定。
可能需一路向上修復直到根；若根空了且只有一個子樹，則將該子樹提升為新根。

Example

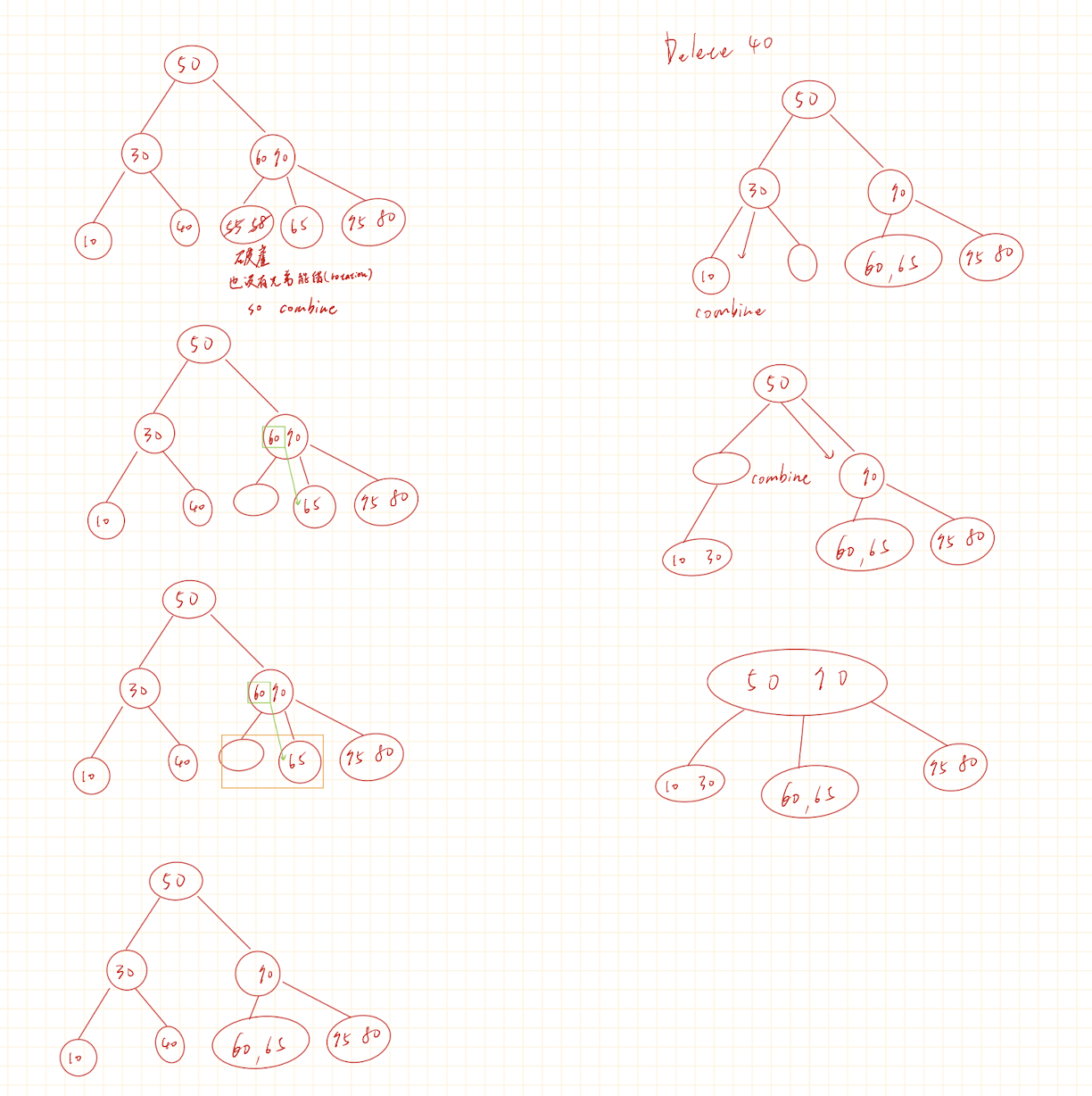

B-Tree Order 3, delete 58 55 and 40

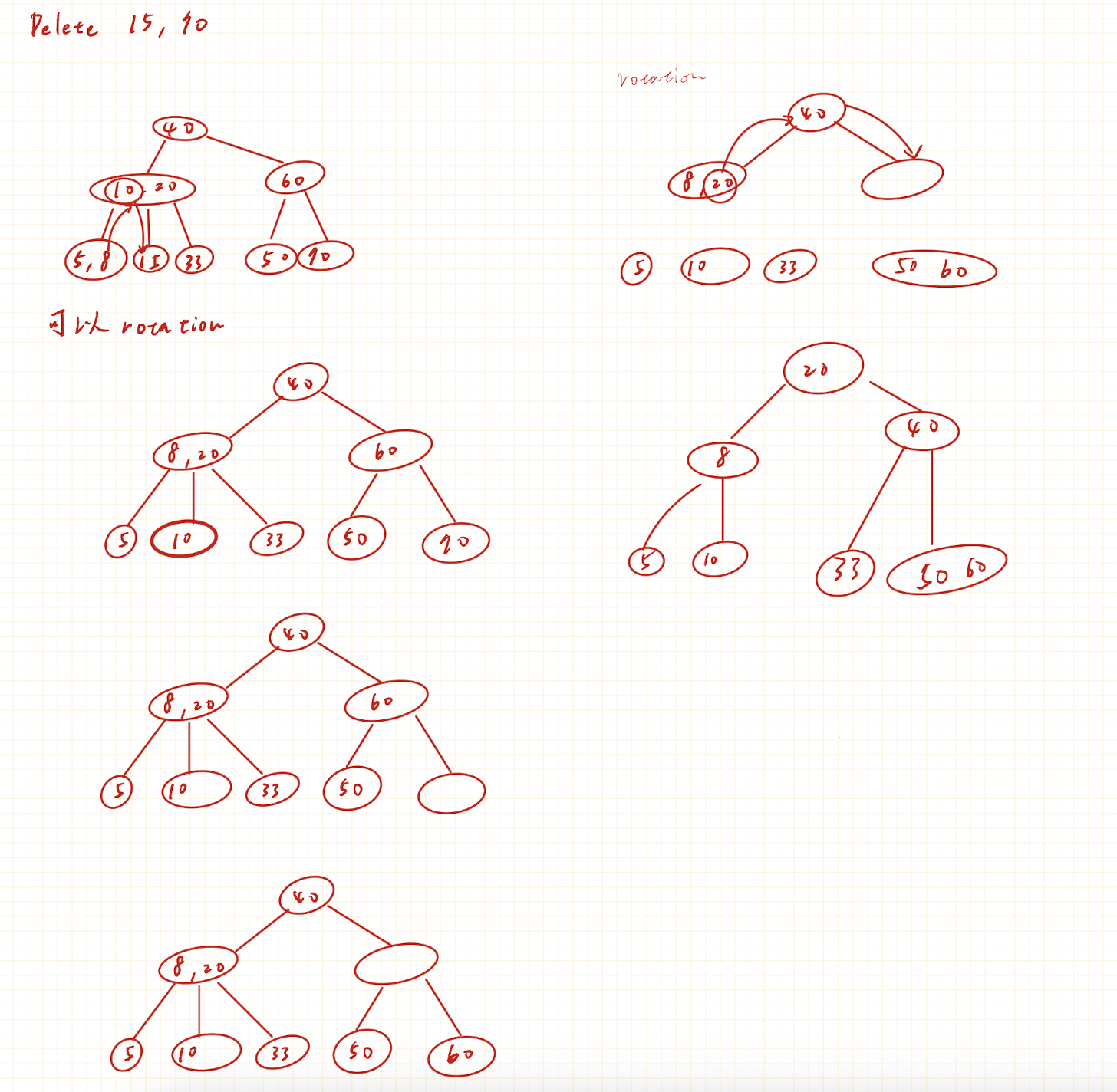

Delete 15,70

\(B^+\) Tree of order m

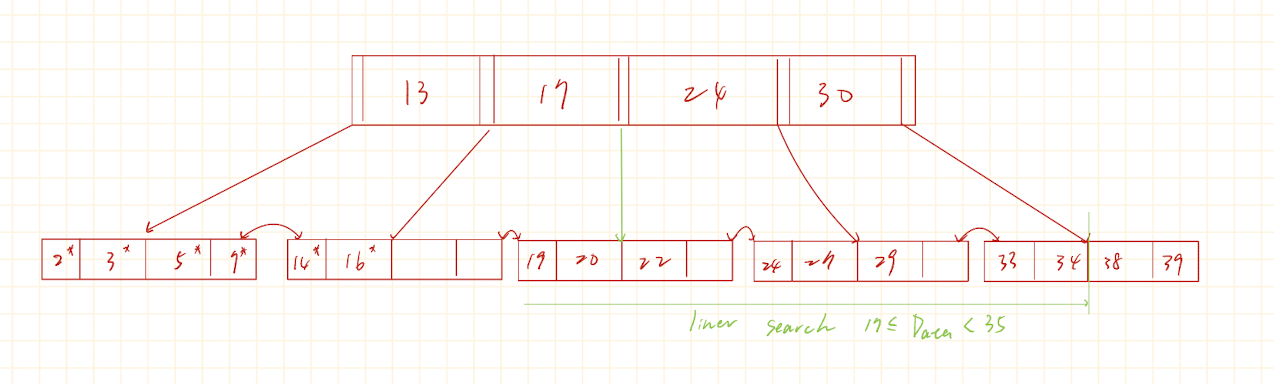

定義 (Definition)

用途：ISAM（Index Sequential Access Method）。
僅分 兩大層：Index level、Data blocks level。
1. Index level
  - 結構：B-tree of order mm。
  - 功能：純索引，不放資料（只放 key 與子指標）。
2. Data blocks level
  - 作用：存放資料（records）。
  - 連結：各 data block 以 linked list 串接，方便順序讀取。
  - 容量：每個 block 的資料數 可依題目/規格自行訂，不必與 index 的 order m 相同，但是題目沒有特別說就是一樣。

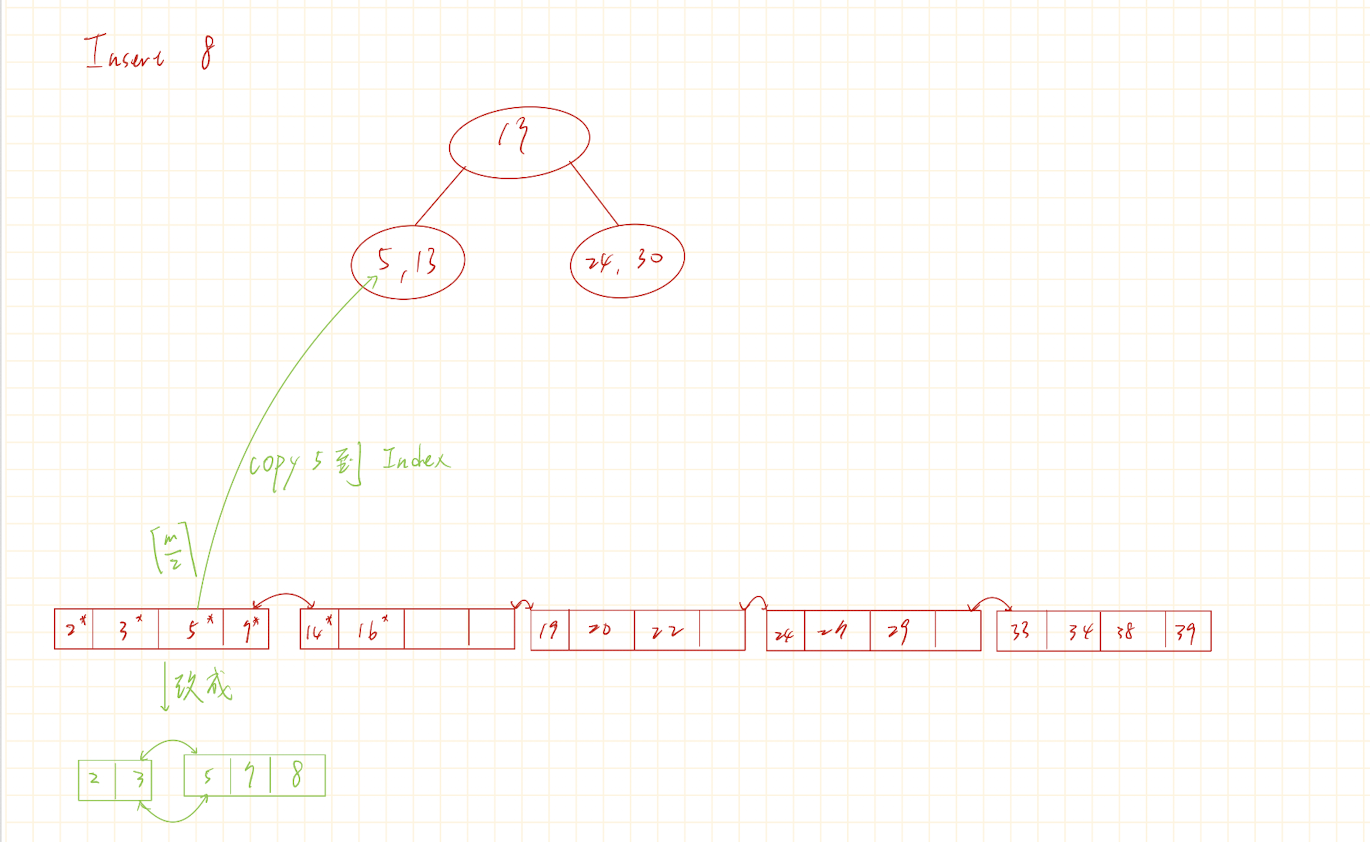

Insert a data

Delete a data

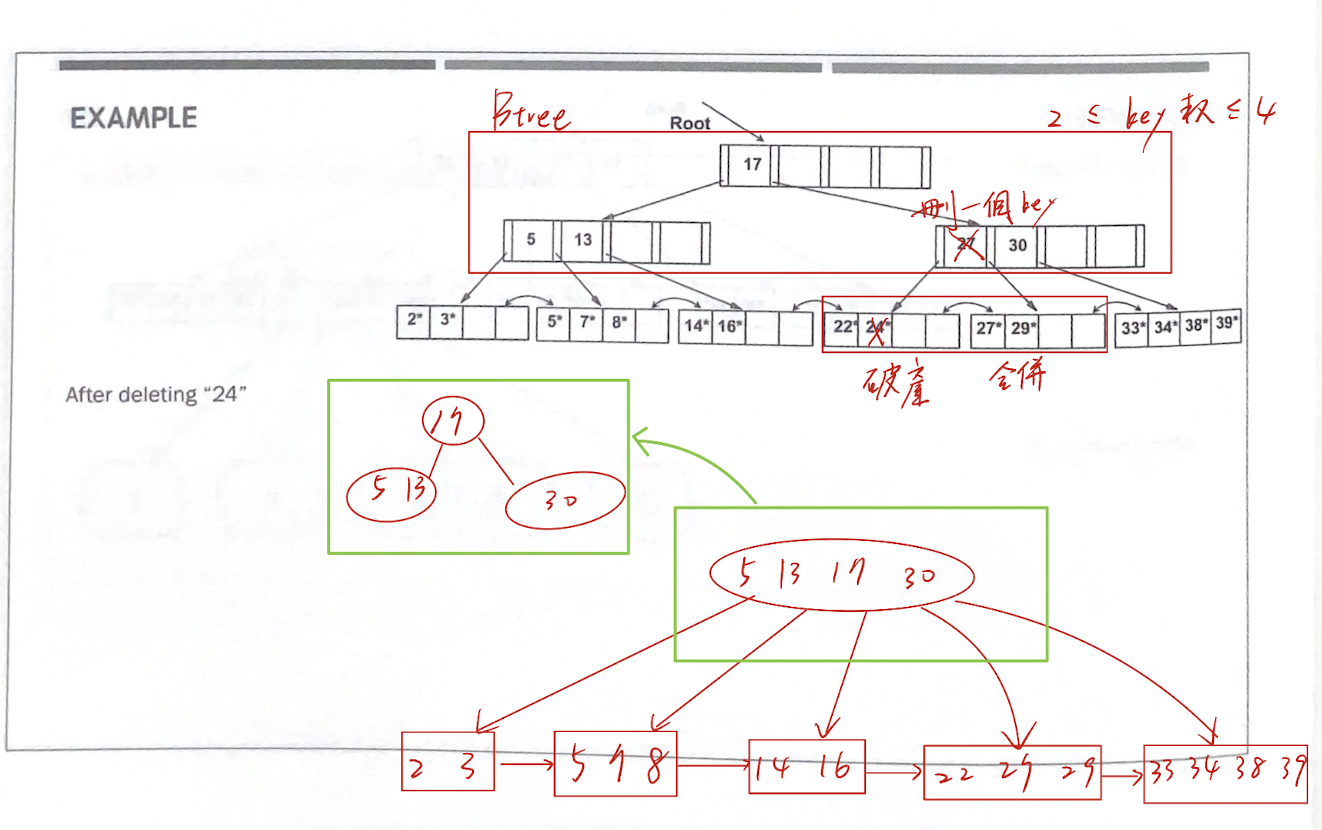

尋找要刪除的節點，例如刪除 24 → 在葉節點 [22 | 24] 中找到。
從葉節點刪除 24 → 節點剩下 [22]。
檢查節點鍵值數，規則為 2 ≤ key ≤ 4。此時只有 1 個 key，不足。
嘗試向兄弟節點借 key，如果兄弟節點也不足，則進行合併。
[22] 與兄弟節點 [27 | 29] 合併 → 得到 [22 | 27 | 29]。
父節點 index 需要更新，原本有 [17 | 27 | 30]，因為合併，27 作為 index 不再需要 → 父節點變為 [17 | 30]。
再檢查父節點是否滿足 2 ≤ key ≤ 4，如果不足則繼續合併或往上更新。
若 root 最後只剩一個子節點，則降低樹高，新的 root 成為唯一的子節點。
