二項樹、二項堆與費波那契堆

二項樹、二項堆與費波那契堆的重點整理。

Binomial Tree

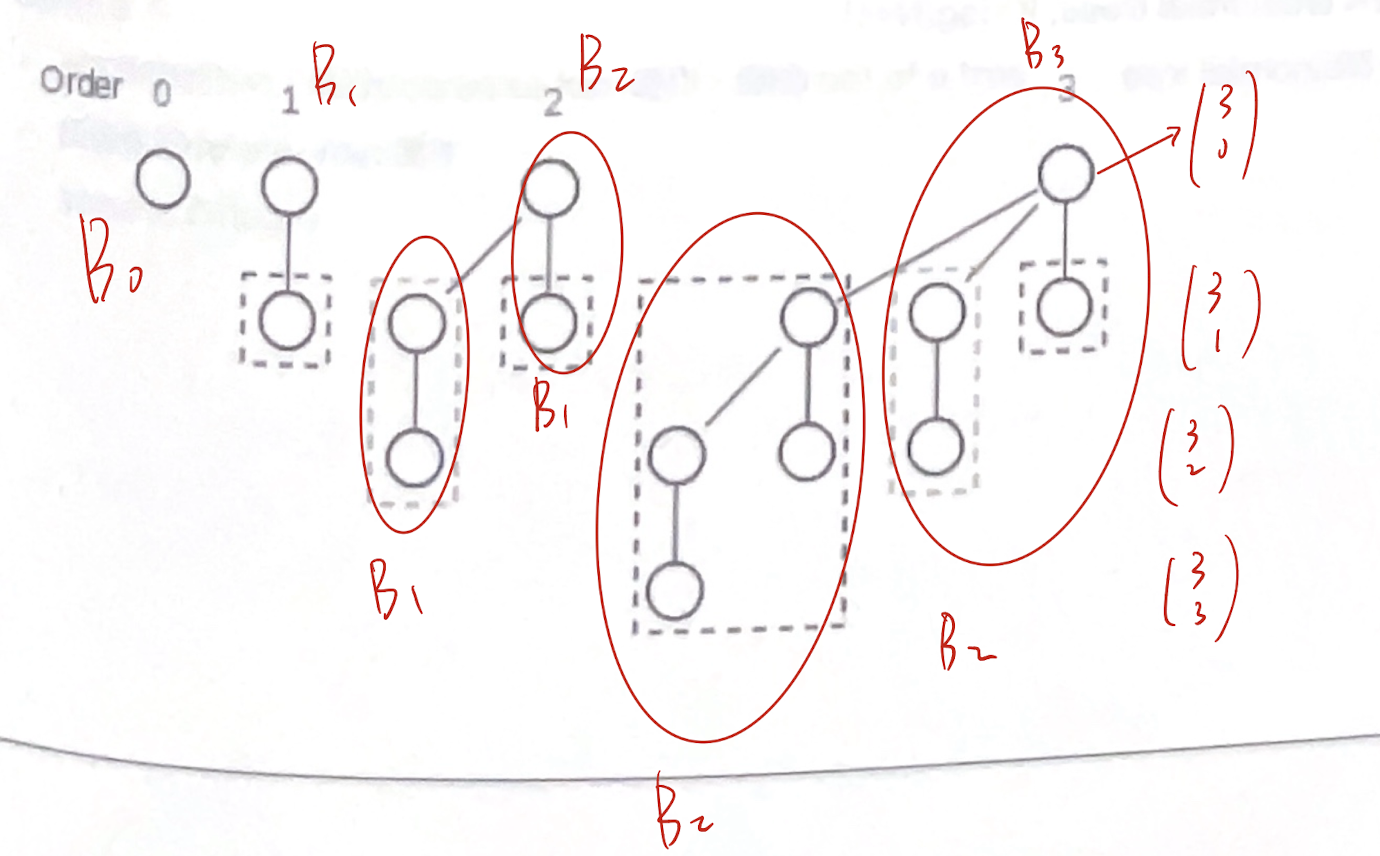

定義

  • 高度為 0 的 Binomial Tree，只有一個節點，記為 B₀（root level = 0 開始）。

  • 高度為 k 的 Binomial Tree，記為 Bₖ，是由 兩個 Bₖ₋₁ 的 Binomial Trees 所組成。

    • 取其中一個 tree 的 root 作為新的 root。

    • 另一個作為其子樹。

01-定義 - 另一個作為其子樹。

定理

Binomial Tree 定理

組合恆等式推導

在 Binomial Tree 中，如果我們要計算 Bk 的第 i 層節點數，可以利用兩棵 B(k-1) 來推導：

  • 第一棵 B(k-1) 的 第 i 層節點數 會直接成為 Bk 的第 i 層節點數。

  • 第二棵 B(k-1) 被接到新的 root 之下，因此它的 第 (i-1) 層節點數 會對應到 Bk 的第 i 層節點數。

因此：

\[ Bk \text{ 的第 } i \text{ 層節點數} = B_{k-1} \text{ 的第 } i \text{ 層節點數} + B_{k-1} \text{ 的第 } (i-1) \text{ 層節點數} \]

這個關係式對應到組合公式：

\[ \binom{k-1}{i} + \binom{k-1}{i-1} = \frac{(k-1)!}{(k-1-i)! \, i!} + \frac{(k-1)!}{(k-i)! \, (i-1)!} \]
\[ = \frac{(k-1)! \cdot (k-i)}{(k-i)! \, i!} + \frac{(k-1)! \cdot i}{(k-i)! \, i!} \]
\[ = \frac{(k-1)! \cdot [(k-i) + i]}{(k-i)! \, i!} = \frac{(k-1)! \cdot k}{(k-i)! \, i!} = \binom{k}{i} \]
Binomial Tree 性質

  • 高度為 \(k\) 的 Binomial Tree，第 \(i\) 層的節點數為：\(\binom{k}{i}\)

  • 高度為 \(k\) 的 Binomial Tree，節點總數為：

\[ \binom{k}{0} + \binom{k}{1} + \cdots + \binom{k}{k} = 2^k \]

因為：\(B_k = 2 \times B_{k-1}\) 所以：\(|B_k| = 2 \cdot |B_{k-1}| = 2 \cdot 2^{k-1}= 2^k\)

Binomial Heap (Binomial Queue or B-Heap)

定義

  • Binomial Heap 是由 一堆不同高度的 Binomial Trees 組成的集合或是 forest。

  • 每一棵樹皆為 min-tree（父節點 ≤ 子節點）。

節點數與樹的數量關係

  • 若 Binomial Heap 具有 \(N\) 個節點，最多有 \(O(\log n)\) 棵 Binomial Tree。

  • 如果 \(N = 2^k - 1\)，則有 \(k\) 棵 Binomial Trees，且高度為 \(0 \sim k-1\)。

  • 如果 \(N = 2^k\)，則有一棵高度為 \(k\) 的 Binomial Tree。

範例

當 N = 11

  • 11 的二進位表示為：
\[ (11)_{10} = (1011)_2 \]
  • 所以該 Binomial Heap 由 B₃, B₁, B₀ 三棵 Binomial Trees 組成。

當 N = 18

  • 18 的二進位表示為：
\[ (18)_{10} = (10010)_2 \]
  • 所以該 Binomial Heap 由 B₄, B₁ 兩棵 Binomial Trees 組成。

操作

Merge (Combine) two Binomial Heaps H1, H2

  • Lazy merge：將 H1 和 H2 合併，具有相同高度的無需合併

    • Lazy merge：\(O(1)\)

  • eager merge（Weiss 版本）當兩個 Binomial Heap 進行 勤勞合併 時：

    • 若有相同高度的 binomial trees，必須合併成一棵新的樹。

    • 合併規則：root 較小的作為新 root，另一棵成為它的子樹。

    • 持續合併，直到沒有相同高度的 binomial trees 為止。

    • 時間複雜度：\((\lg N)\)

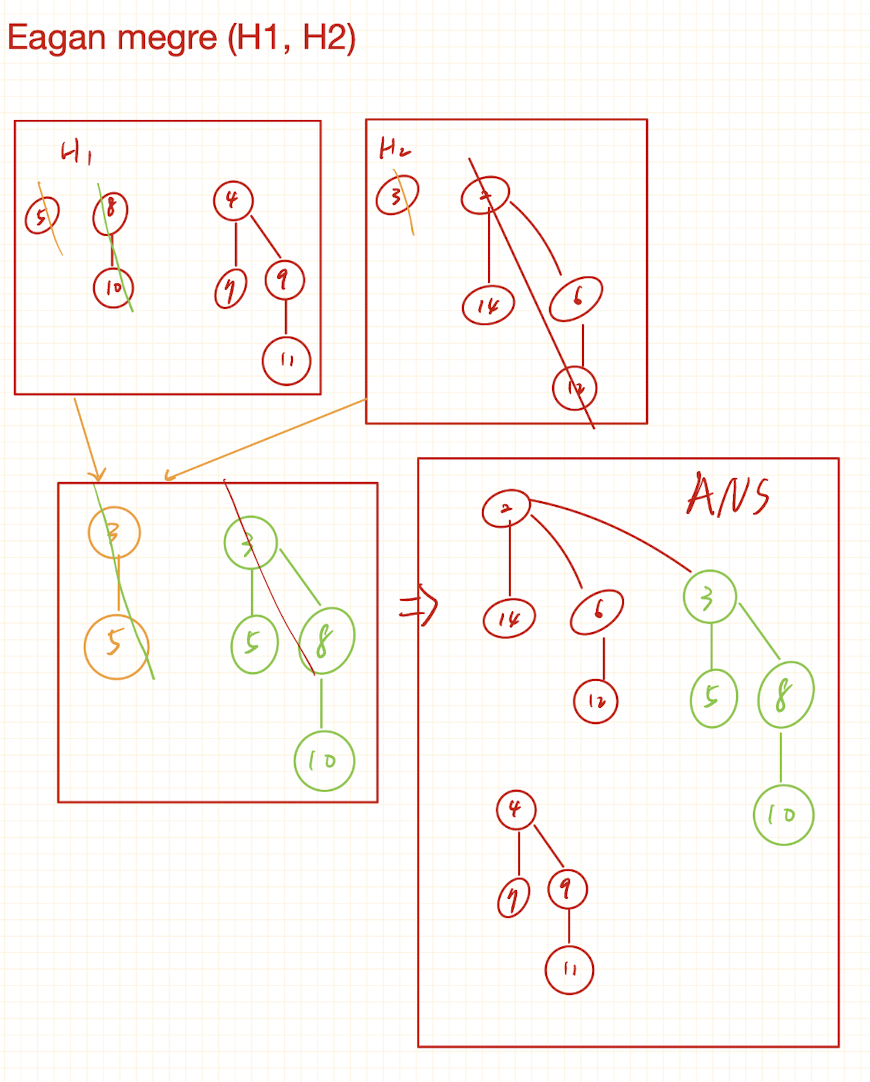

範例
  1. 先合併 3 和 5
  2. 合併 8-10 跟 3-5 成為 3-5-8-10 後合併 2-14-6-12 成為新樹
  3. 得到答案
02-範例 - 得到答案

Delete-min of Binomial Heap

  1. 找出最小值的 root 所在樹 T。

  2. 刪除該 root，剩餘子樹形成新的集合 H2。

  3. 將 H2 與原本的 H1 合併。

  • 時間複雜度：\(O(\log n)\)

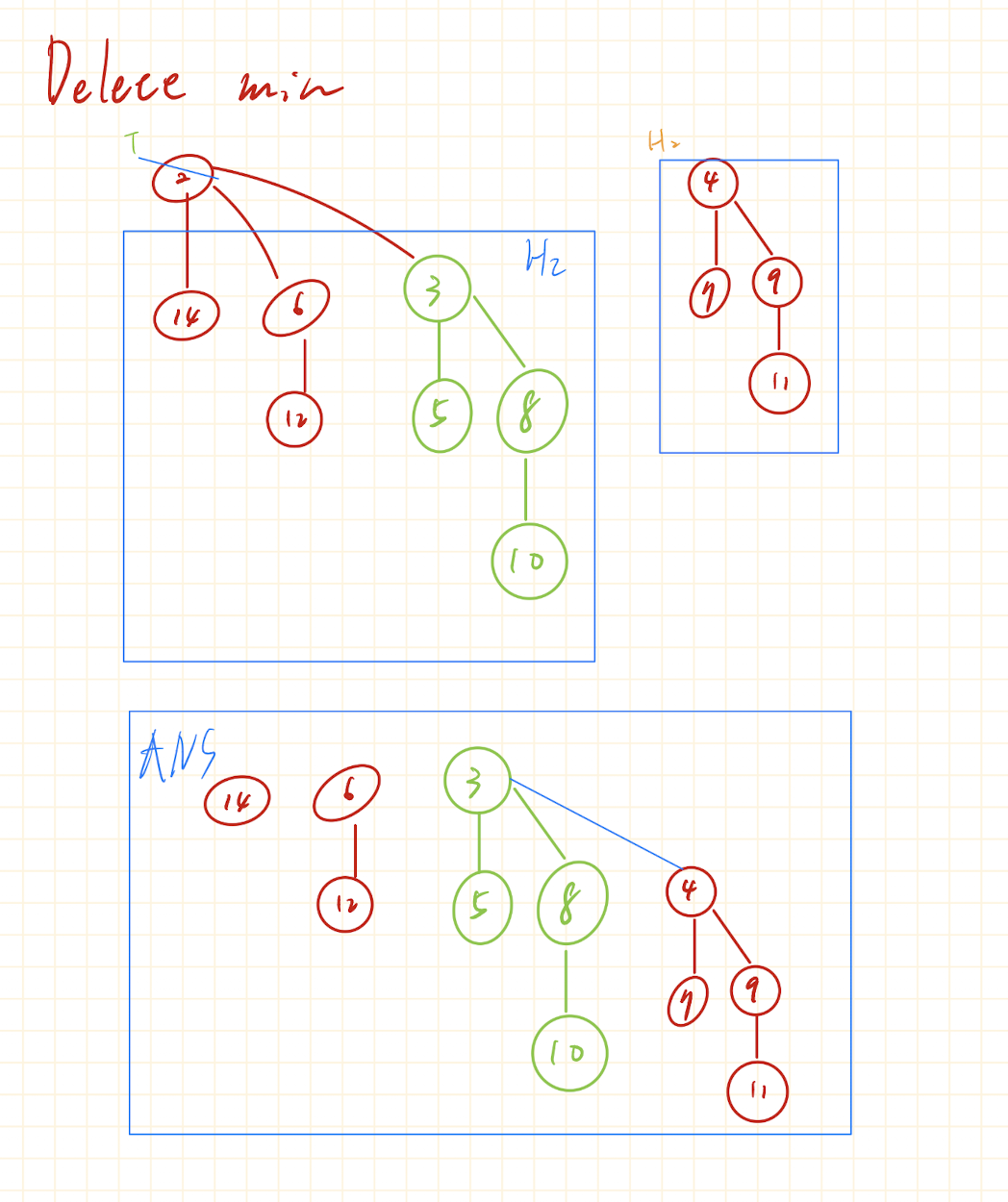

範例
  1. 刪除 2 然後變成很多個 H2
  2. 高度相同的合併 3-5-8-10 和 4-7-9-11 合併
03-範例

Insert X in Binomial Heap H1

  • 將新節點 X 視為一個單獨的 Binomial Heap H2。

  • 執行 Merge(H1, H2)。

  • 大部分情況下，插入的時間是 \(O(1)\)。

    • 因為插入一個元素時，只是建立一棵 \(B_0\) 並和原本的 Heap 做合併。

    • 大部分時候不需要持續合併。

  • 少部分情況下，插入會觸發一連串的合併，最壞情況需要 \(O(\log n)\)。

    • 發生在 Heap 的節點數恰好是 \(2^k - 1\) 的時候。

    • 這時候 Heap 中剛好有從 \(B_0, B_1, ..., B_{k-1}\) 的所有樹各一棵，插入後會產生連鎖合併，最後合成一棵 \(B_k\)。

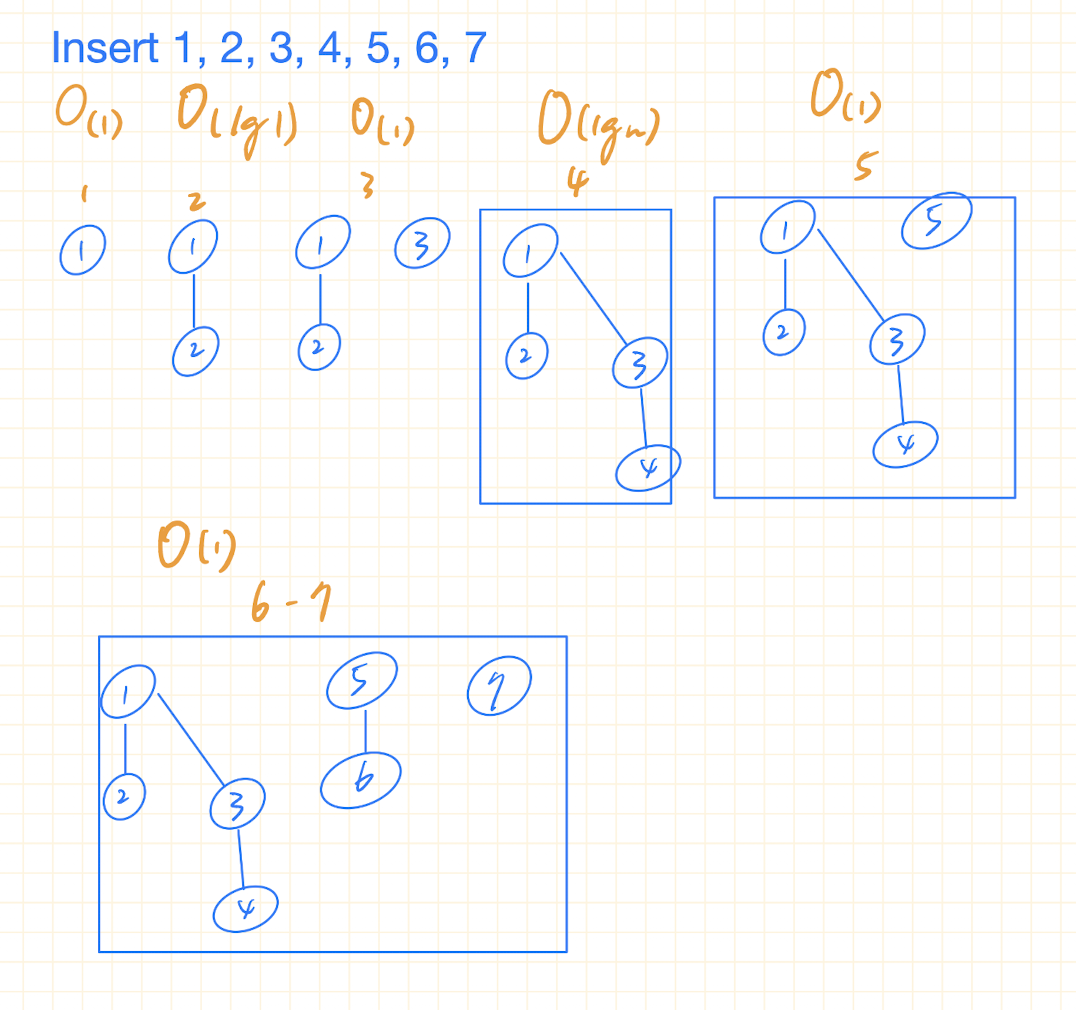

範例
04-範例

複雜度比較表

操作 DS&CLRS Weiss
Merge \(O(1)\) \(O(\log n)\)
Delete-min \(O(\log N)\) \(O(\log N)\)
Insert \(O(1)\) \(O(1)\)
Delete-X \(O(\log n)\) \(O(\log n)\)
Find-min \(O(1)\) \(O(\log n)\)

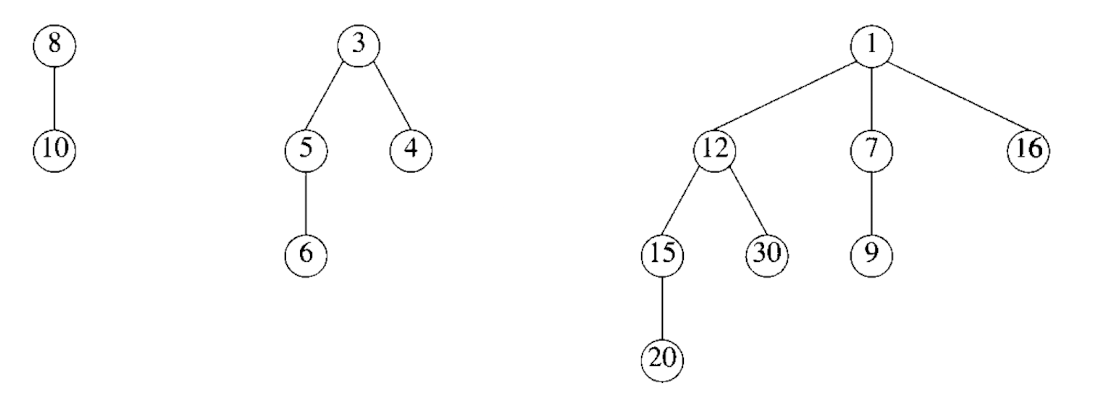

Fibonacci Heap (F-Heap)

05-Fibonacci Heap (F-Heap)

定義

Fibonacci Heap 是一種堆積資料結構，它支援 Binomial Heap 的三種操作：

  • Insert (插入)

  • Delete min / max (刪除最小值或最大值)

  • Combine (Union) (合併)

另外，Fibonacci Heap 還能有效率地支援：

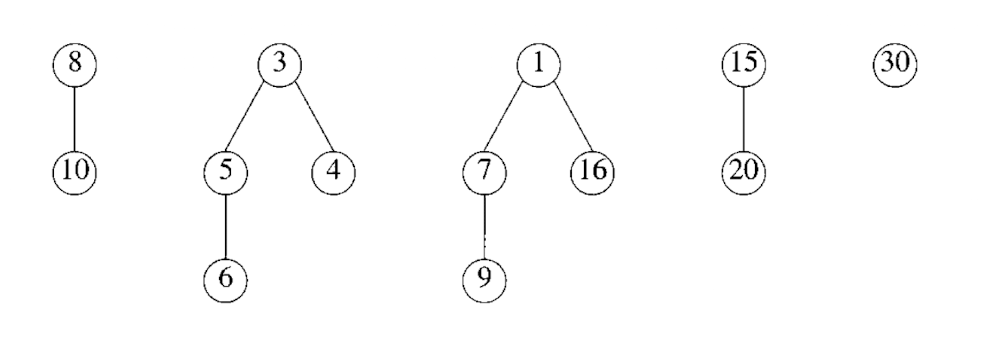

  1. Delete：刪除任意指定節點，Delete 的攤銷時間：\(O(1)\)，將原圖刪除 12 後。

    06-定義

  2. Decrease-key：將指定節點的鍵值減少，Decrease-key 的攤銷時間：\(O(\log n)\)。

  • Binomial Heap 的操作，在 Fibonacci Heap 上也能以相同的漸進時間完成。

種類

  • Min-Fibonacci Heap：由多棵 min-tree 組成。

  • Max-Fibonacci Heap：由多棵 max-tree 組成。

在實作與分析中，通常專注於 Min-Fibonacci Heap，簡稱 F-Heap。

Binomial Heap 可以看作是 Fibonacci Heap 的特例，因此所有 Binomial Heap 的例子也都是 F-Heap 的例子。

結構特徵

  • 在每個節點中，除了 Binomial Heap 的基本欄位外，還額外增加：

  • parent：指向父節點。

  • child-cut：用於輔助管理樹結構，特別是在 decrease-key 時。

操作與時間複雜度

操作 攤銷時間
Insert O(1)
Merge (Union) O(1)
Find-min O(1)
Delete-min O(log n)
Decrease-key O(1)
Delete (任意節點) O(log n)

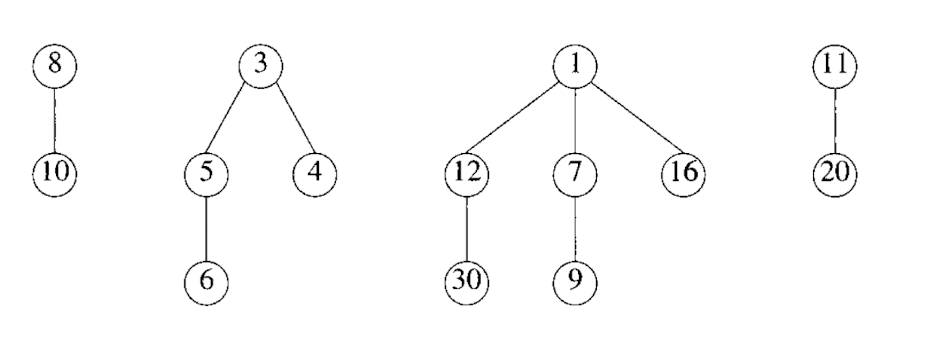

Decrease-key

將原圖把 15 減掉 4 之後的變化

07-Decrease-key

重點說明

  1. 當要減少的節點是 Root：

    • 直接把 \(key\) 值改小即可。

    • 因為它仍然在 root list 裡，且不會破壞 heap 性質。

    • 操作時間為 \(O(1)\)。

  2. 當要減少的節點不是 Root：

    • 如果新的 key 值仍然大於等於父節點，就不用動。

    • 如果新的 key 值小於父節點，則違反了 min-heap 性質：

      • 把這個節點「切斷」(cut) 從父節點移出。

      • 把它放回 root list（成為一棵新的樹）。

      • 若父節點之前已經被 cut 過一次，則會觸發 cascading cut（連鎖切割），繼續往上處理父節點。

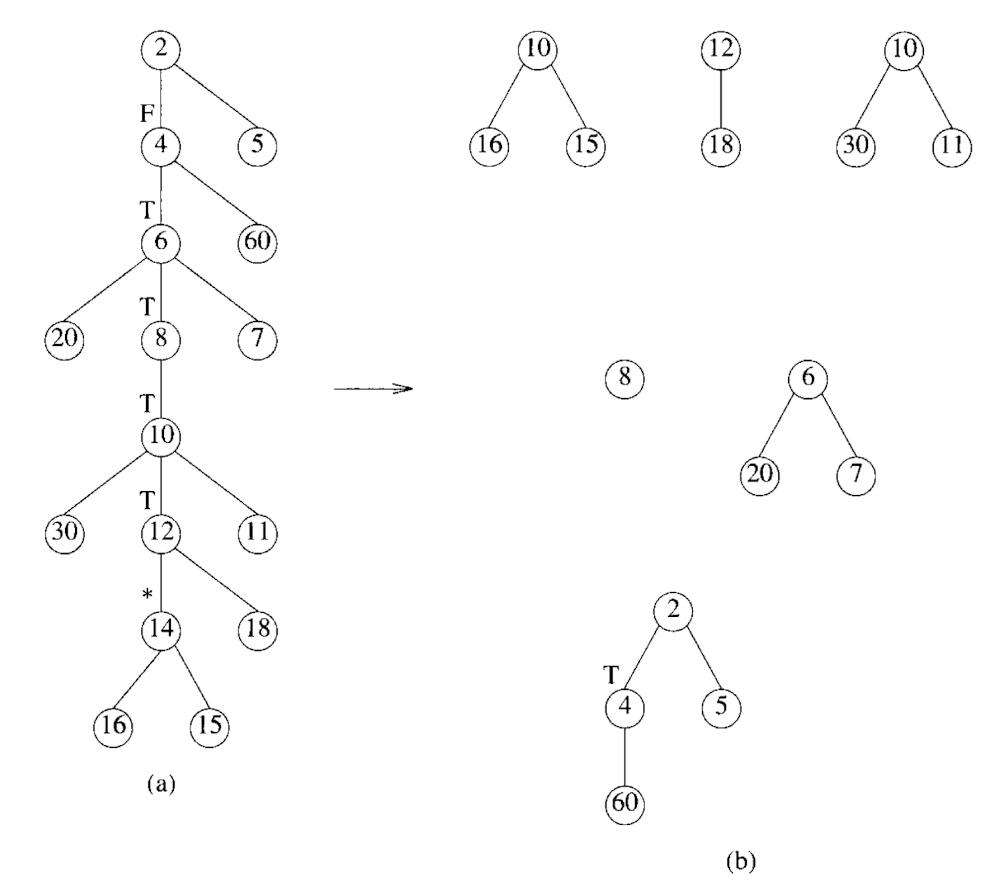

cascading cut

初始狀態 (圖 a)

  • Heap root: 2

  • 節點 4, 6, 8, 10, 12 都已經被標記 (child-cut = T)，只有節點 4 是 F

  • 目標：對節點 14 執行 decrease-key，使得 14 比父 12 還小

執行 decrease-key(14)

  1. 14 減小 → 比父 12 小 → 切下 14，放入 root list

  2. 父 12 已經是 T → 連鎖切 → 切下 12

  3. 父 10 已經是 T → 連鎖切 → 切下 10

  4. 父 8 已經是 T → 連鎖切 → 切下 8

  5. 父 6 已經是 T → 連鎖切 → 切下 6

  6. 父 4 是 F → 改成 T，停止

結果狀態 (圖 b)
08-結果狀態 (圖 b)

Application of Fibonacci Heaps (F-Heaps)

主要應用

Fibonacci Heaps 的一個經典應用是在 單源最短路徑演算法 (Single Source Shortest Path, Dijkstra’s Algorithm) 中。

  • Delete-min：對應於每次從未處理頂點中，取出 \(distance(i)\) 最小的點並加入集合 \(S\)。

  • Decrease-key：對應於更新該點相鄰頂點的距離。

複雜度分析

  • Insert：\(O(1)\)（用來初始化 \(n−1\) 個頂點）

  • Delete-min：執行 \(n−2\) 次，每次 \(O(\log n)\)

  • Decrease-key：最多執行 \(e\) 次，每次 \(O(1)\) 攤銷時間

總時間：

\[ O(n \log n + e) \]

與其他方法比較

  • Array：\(O(n^2 + e)\)

  • Binary Heap / Binomial Heap：\(O((n+e) \log n)\)

  • Fibonacci Heap：\(O(n \log n + e)\)

意義

  • 在稀疏圖 (邊數 \(e \approx n\)) 下，F-Heap 對 Dijkstra 提供 漸進上的改進。

  • 如果要做 All-Pairs Shortest Path (每個節點都當作源點跑一次 Dijkstra)，整體複雜度變成：

\[ O(n^2 \log n + ne) \]
  • 這比傳統 \(O(n^3)\) 動態規劃方法更快（當 \(e < n^2\) 時）。

總結

F-Heap 的核心應用：

  1. 單源最短路徑 (Dijkstra)

  2. 最小生成樹 (Prim’s Algorithm)

  3. 任何需要大量 decrease-key 的圖演算法

關鍵價值：大量 decrease-key 時，能把複雜度從 \(O((n+e) \log n)\) 改進到 \(O(n \log n + e)\)。
